Prozess-Explorer

Diese Option ermöglicht eine gesamt Übersicht über ihren Prozess. Den Prozess-Explorer können sie über das Ribbon Menü öffnen unter Anzeigen.

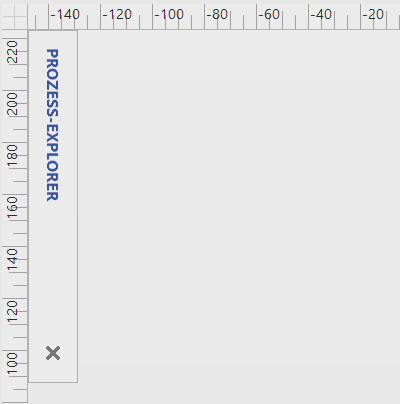

Beim Öffnen des Prozess-Explorers wird er geschlossen sein und befindet sich am linken Rand ihres Diagramms.

Der Prozess Explorer kann dann geöffnet werden durch einen Linksklick auf den Schriftzug.

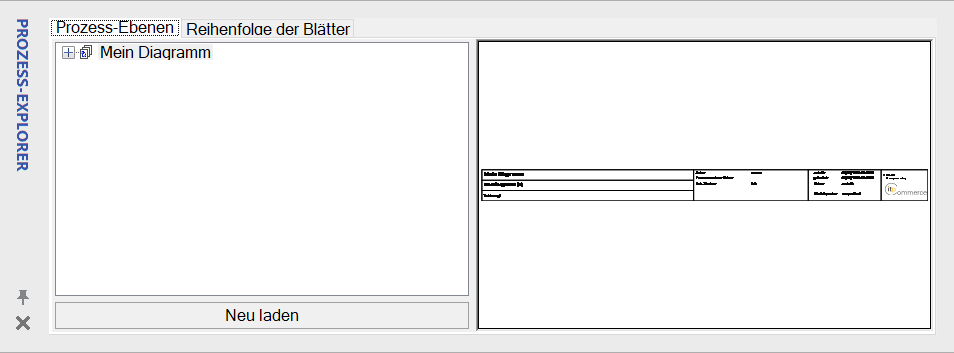

In diesem bereich des Prozess-Explorers haben sie auf der linke Seite eine Übersicht des Prozesses, in diesem beispiel „Mein Diagramm“, welches lediglich aus einem Titelblock besteht. Durch Klick auf das Pluszeichen können sie die Untergeordneten Blätter und Unterprozesse aufrufen. Durch Klick auf den Namen (Schriftzug) des gewünschten Blattes wird eine Vorschau Version in der rechten Fensterhälfte generiert. Falls sie Veränderungen vornehmen während der Prozess-Explorer geöffnet ist, müssen sie ihn Manuell aktualisieren durch Neu Laden.

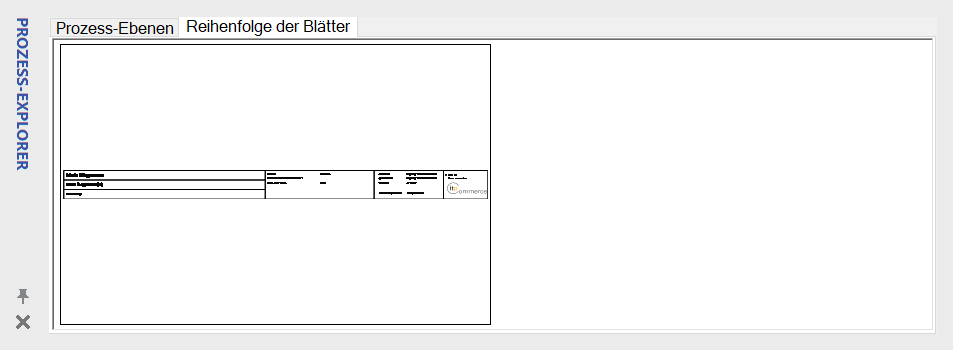

In den zweiten Abschnitt des Prozess-Explorers, Reihenfolge der Blätter, gelangen sie durch einen Klick auf den Schriftzug. In diesem Abschnitt sehen sie eine Auflistung aller momentan vorhandenen Blätter ihres Prozesses.

In unserem Beispiel haben wir nur ein (1) Blatt. In diesem Abschnitt können sie nun durch „Drag and Drop“ die Blätter nach belieben Sortieren, respektive die Reihenfolge ändern. Wenn sie die Maus auf einem Blatt ruhen Lassen wird dessen Name eingeblendet.

Wenn sie den Prozess Explorer schließen wollen, können sie lediglich auf das X am linken unteren Rand Klicken.
